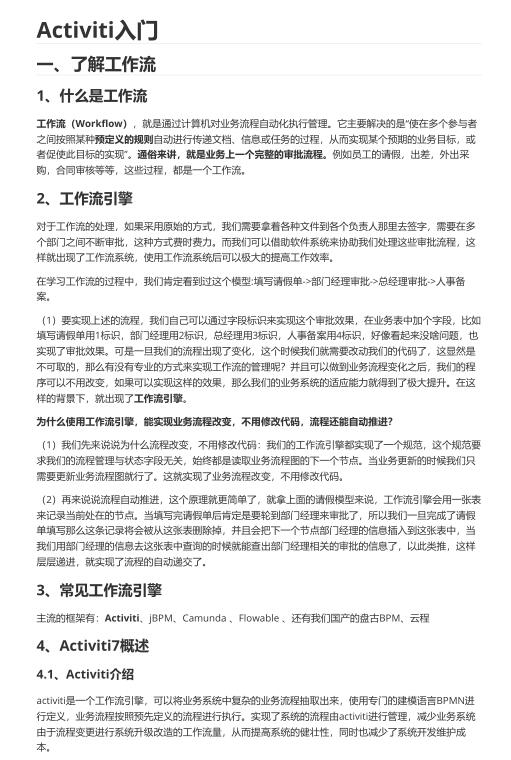

1、什么是工作流
工作流（Workflow），就是通过计算机对业务流程自动化执行管理。它主要解决的是“使在多个参与者
之间按照某种预定义的规则自动进行传递文档、信息或任务的过程，从而实现某个预期的业务目标，或
者促使此目标的实现”。通俗来讲，就是业务上一个完整的审批流程。例如员工的请假，出差，外出采
购，合同审核等等，这些过程，都是一个工作流。
2、工作流引擎
对于工作流的处理，如果采用原始的方式，我们需要拿着各种文件到各个负责人那里去签字，需要在多
个部门之间不断审批，这种方式费时费力。而我们可以借助软件系统来协助我们处理这些审批流程，这
样就出现了工作流系统，使用工作流系统后可以极大的提高工作效率。
在学习工作流的过程中，我们肯定看到过这个模型:填写请假单->部门经理审批->总经理审批->人事备
案。
（1）要实现上述的流程，我们自己可以通过字段标识来实现这个审批效果，在业务表中加个字段，比如
填写请假单用1标识，部门经理用2标识，总经理用3标识，人事备案用4标识，好像看起来没啥问题，也
实现了审批效果。可是一旦我们的流程出现了变化，这个时候我们就需要改动我们的代码了，这显然是
不可取的，那么有没有专业的方式来实现工作流的管理呢？并且可以做到业务流程变化之后，我们的程
序可以不用改变，如果可以实现这样的效果，那么我们的业务系统的适应能力就得到了极大提升。在这
样的背景下，就出现了工作流引擎。
为什么使用工作流引擎，能实现业务流程改变，不用修改代码，流程还能自动推进？
（1）我们先来说说为什么流程改变，不用修改代码：我们的工作流引擎都实现了一个规范，这个规范要
求我们的流程管理与状态字段无关，始终都是读取业务流程图的下一个节点。当业务更新的时候我们只
需要更新业务流程图就行了。这就实现了业务流程改变，不用修改代码。
（2）再来说说流程自动推进，这个原理就更简单了，就拿上面的请假模型来说，工作流引擎会用一张表
来记录当前处在的节点。当填写完请假单后肯定是要轮到部门经理来审批了，所以我们一旦完成了请假
单填写那么这条记录将会被从这张表删除掉，并且会把下一个节点部门经理的信息插入到这张表中，当
我们用部门经理的信息去这张表中查询的时候就能查出部门经理相关的审批的信息了，以此类推，这样
层层递进，就实现了流程的自动递交了。
3、常见工作流引擎
主流的框架有：Activiti、jBPM、Camunda 、Flowable 、还有我们国产的盘古BPM、云程
4、Activiti7概述
4.1、Activiti介绍
activiti是一个工作流引擎，可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言BPMN进
行定义，业务流程按照预先定义的流程进行执行。实现了系统的流程由activiti进行管理，减少业务系统
由于流程变更进行系统升级改造的工作流量，从而提高系统的健壮性，同时也减少了系统开发维护成
本。
官方网站：https://www.activiti.org
4.2、建模语言BPMN
BPM（Business Process Management）即业务流程管理，是一种规范化的构造端到端的业务流程，以
持续提高组织业务效率
BPM 软件就是根据企业中业务环境的变化，推进人与人之间、人与系统之间以及系统与系统之间的整理
及调整的经营方法与解决方案的 IT 工具。使用 BPM 软件对企业内部及外部的业务流程的整个生命周期
进行建模、自动化、管理监控和优化，可以降低企业成本，提高利润
BPMN（Business Process Model AndNotation）即业务流程模型和符号，是一套标准的业务流程建模
符号，使用 BPMN 提供的符号可以创建业务流程。Activit 就是使用 BPMN 进行流程建模、流程执行管
理的
BPMN2.0 是业务流程建模符号 2.0 的缩写，它由 Business Process Management Initiative 这个非营
利协会创建并不断发展。BPMN2.0 是使用一些符号来明确业务流程设计流程图的一套符号规范，能增进
业务建模时的沟通效率。目前 BPMN2.0 是最新的版本，它用于在 BPM 上下文中进行布局和可视化的沟
通
BPMN2.0 的基本符号主要包含：
事件 Event
开始：表示一个流程的开始
中间：发生的开始和结束事件之间，影响处理的流程
结束：表示该过程结束
